تعمیر گیربکس جک S5 اتوماتیک باید از عیبیابی دقیق شروع شود، نه باز کردن فوری گیربکس زیرا علائمی مانند تقه، لرزش یا تأخیر در حرکت همیشه به خرابی قطعات داخلی مربوط نیستند.
لرزش در شروع حرکت، تقه هنگام تعویض دنده، تأخیر در درگیر شدن D یا R و روشن شدن چراغ گیربکس همیشه نشانه خرابی کامل مجموعه نیستند. گاهی مشکل به افت ولتاژ، نشتی روغن، خرابی یک سنس از طرفور، اختلال شیر برقی یا تنظیم نبودن کلاچ مربوط میشود. دیگر، ادامه رانندگی با لغزش شدید، بوی سوختگی یا صدای غیرعادی میتواند آسیب محدود را به خرابی کلاچ، فلایویل یا قطعات داخلی تبدیل کند. این موضوع در بازار لوازم یدکی خودروهای چینی اهمیت بیشتری دارد؛ زیرا شباهت ظاهری بعضی قطعات نباید باعث شود قطعهای بدون بررسی شماره فنی و مدل گیربکس خریداری شود.

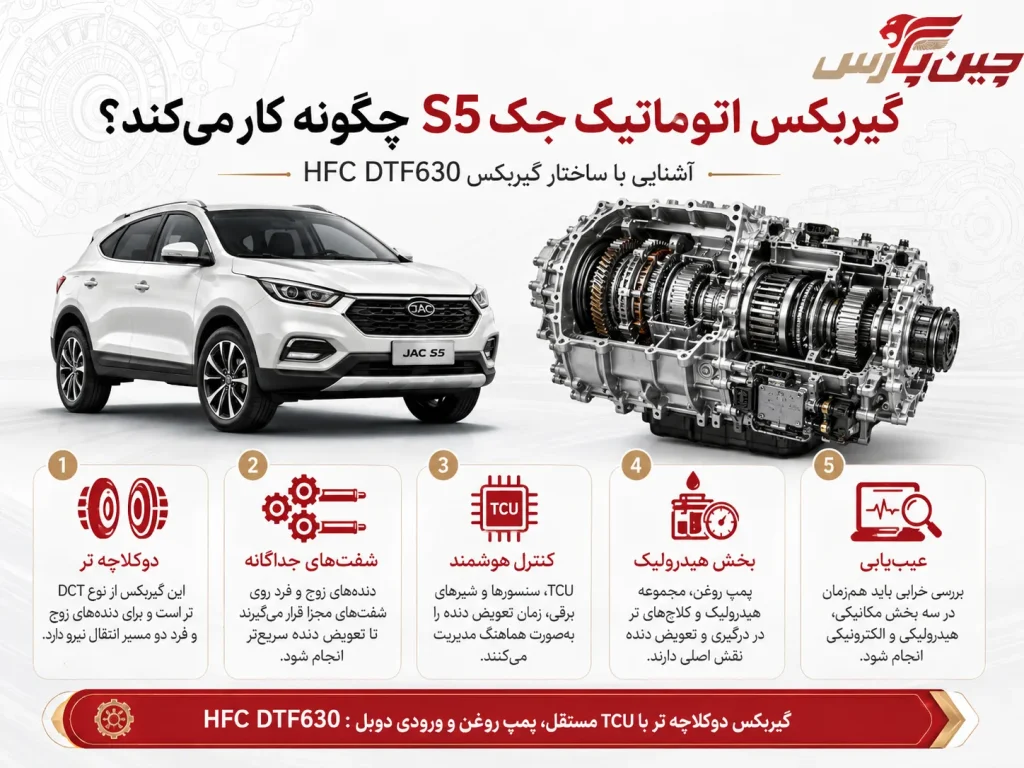

گیربکس اتوماتیک جک S5 از نوع ۶ سرعته دوکلاچه یا DCT است. در راهنمای فنی HFC DTF630، این مجموعه با کلاچ تر، فلایویل دوجرمه، پمپ روغن، ماژول هیدرولیک، یونیت کنترل TCU و شفتهای مجزای ورودی و خروجی معرفی شده است.
مراحل اصولی تعمیر گیربکس جک S5 اتوماتیک
۱. ثبت شرایط بروز ایراد
باید مشخص شود مشکل در حالت سرد ایجاد میشود یا پس از گرم شدن، در کدام دنده شدیدتر است و آیا در ترافیک، سربالایی یا دنده عقب تغییر میکند.
شرح دقیق راننده میتواند زمان عیبیابی را کوتاه کند، اما جای تست فنی را نمیگیرد.
۲. دیاگ تخصصی TCU
دیاگ باید امکان ارتباط مستقیم با یونیت گیربکس را داشته باشد. در این مرحله موارد زیر بررسی میشوند:
- کدهای خطای فعال و ذخیرهشده
- دمای روغن گیربکس
- سرعت شفتهای ورودی و خروجی
- دنده درخواستی و دنده درگیرشده
- مقدار لغزش کلاچ
- فرمان شیرهای برقی
کد خطا بهتنهایی قطعه خراب را مشخص نمیکند. برای مثال، خطای فشار ممکن است از کمبود روغن، نشتی، خرابی سنسور یا ضعف پمپ ایجاد شده باشد.
۳. بررسی باتری و اتصالات برقی
ضعف باتری، شارژ نامناسب دینام یا اتصال بدنه ضعیف میتواند عملکرد TCU و شیرهای برقی را مختل کند. کنترل این بخش پیش از باز کردن گیربکس از تعویض اشتباه قطعات گرانقیمت جلوگیری میکند.
۴. کنترل نشتی و وضعیت روغن
محل نشتی، رنگ، بو و وجود ذرات فلزی در روغن باید بررسی شود. روغن سوخته همراه با براده، نشانه متفاوتی نسبت به نشتی ساده از کارتل یا کاسهنمد دارد.
۵. تست فشار و عملکرد کلاچ
فشار مدار و میزان لغزش کلاچ مشخص میکند که ایراد بیشتر به قسمت هیدرولیکی مربوط است یا مجموعه کلاچ. باز شدن گیربکس باید پس از این آزمایش و براساس نتیجه فنی انجام شود.
۶. تعمیر قطعه معیوب و پاکسازی مدار
پس از عیبیابی مشخص میشود کدام قطعه قابل تعمیر است و کدامیک باید تعویض شود. اگر سنسور، شیر برقی، مجموعه کلاچ یا فلایویل آسیب دیده و قابل تعمیر نباشد، میتوانید قطعه جایگزین را از میان لوازم یدکی جک S5 چین پارس انتخاب کنید. پیش از سفارش نیز شماره فنی و مشخصات قطعه بازشده را با نمونه جدید تطبیق دهید.
در صورت مشاهده براده یا آلودگی در روغن، کارتل، فیلتر، مسیر گردش روغن و اویل کولر نیز باید پاکسازی شوند؛ زیرا باقی ماندن آلودگی میتواند به قطعه جدید آسیب بزند.
۷. تعریف TCU و تست جاده
پس از تعمیر، تعویض روغن یا باز و بست بعضی اجزا، تعریف دندهها و کلاچ با دستگاه دیاگ انجام میشود. سپس خودرو باید در حالت سرد و گرم، شروع حرکت، دنده عقب، شتابگیری و کاهش سرعت آزمایش شود.
تنها پاک بودن حافظه خطا به معنی سالم بودن گیربکس نیست؛ زیرا بعضی ایرادها فقط پس از گرم شدن یا زیر بار ظاهر میشوند.
چرا عیبیابی گیربکس جک S5 با گیربکسهای AT متفاوت است؟
در بسیاری از گیربکسهای اتوماتیک معمولی، مبدل گشتاور انتقال نیرو را انجام میدهد؛ اما در گیربکس دوکلاچه جک S5، کلاچها وظیفه اتصال موتور به دندههای زوج و فرد را بر عهده دارند.
به همین دلیل، لرزش شروع حرکت، مکث هنگام انتخاب دنده یا تقه در ترافیک میتواند از نحوه درگیری کلاچ، فشار مدار هیدرولیک یا فرمانهای TCU ایجاد شود. این علائم را نمیتوان فقط با تعویض روغن یا پاک کردن خطا برطرف کرد.
کرمان موتور در معرفی رسمی جک S5 درباره جعبهدنده این خودرو مینویسد:
«گیربکس اتوماتیک ۶ سرعته دو کلاچه (DCT): این گیربکس تعویض دندههایی نرم و روان به شما ارائه میدهد.»
دوکلاچه بودن گیربکس به این معناست که درگیری کلاچها، فشار روغن و فرمانهای TCU باید هماهنگ باشند. به همین دلیل، باز کردن ماژول هیدرولیک یا تعویض قطعات پیش از عیبیابی تخصصی میتواند هزینه تعمیر را افزایش دهد، بدون اینکه علت اصلی ایراد برطرف شود.
علائم خرابی گیربکس جک S5 و بخشهای قابل بررسی
هر علامت ممکن است چند علت داشته باشد. به همین دلیل، تعمیرکار باید شرایط بروز ایراد را همراه با اطلاعات دیاگ بررسی کند.
| علامت مشاهدهشده | بخشهایی که باید بررسی شوند | میزان فوریت |
|---|---|---|
| لرزش هنگام شروع حرکت | کلاچ، فلایویل دوجرمه، کیفیت روغن و تنظیمات TCU | متوسط تا زیاد |
| تقه هنگام انتخاب D یا R | فشار روغن، شیرهای برقی، دستهموتور و تطبیق کلاچ | متوسط |
| تأخیر در حرکت پس از انتخاب دنده | پمپ روغن، افت فشار، نشتی داخلی و کلاچ | زیاد |
| افزایش دور موتور بدون شتاب مناسب | لغزش کلاچ یا کاهش فشار هیدرولیک | زیاد |
| از دسترس خارج شدن بعضی دندهها | سنسورها، ماهکها، مدار برقی و TCU | زیاد |
| زوزه متناسب با سرعت خودرو | بلبرینگها، شفتها، دیفرانسیل یا سطح روغن | زیاد |
| مشاهده روغن زیر خودرو | کارتل، فیلتر فشار، اویل کولر و کاسهنمدها | متوسط تا زیاد |
| بوی سوختگی یا روغن بسیار تیره | داغ شدن یا لغزش مداوم کلاچ | بسیار زیاد |
برای مثال، ضربه هنگام قرار دادن اهرم روی D میتواند از داخل گیربکس باشد؛ اما خرابی دستهموتور نیز حرکت مجموعه موتور و گیربکس را به اتاق منتقل کرده و حسی شبیه تقه گیربکس ایجاد میکند.
کدام قطعات در تعمیر گیربکس جک S5 اتوماتیک بررسی میشوند؟
مجموعه کلاچ و فلایویل دوجرمه
کلاچ تر گیربکس داخل روغن کار میکند. فرسودگی صفحات، خرابی آببندیها یا کمبود فشار میتواند باعث لرزش، لغزش و افزایش دمای گیربکس شود.
فلایویل دوجرمه نیز باید از نظر لقی، صدا و انتقال ضربه بررسی شود. نصب کلاچ جدید روی فلایویل معیوب ممکن است باعث باقی ماندن لرزش یا بازگشت زودهنگام مشکل شود.
ماژول هیدرولیک و شیرهای برقی
ماژول هیدرولیک، فشار روغن موردنیاز برای درگیر شدن کلاچها و تعویض دنده را کنترل میکند. آلودگی روغن، گیر کردن شیر برقی، خرابی اورینگها یا ضعف پمپ میتواند فشار مدار را کاهش دهد و باعث تقه، تأخیر یا تعویض نامنظم دنده شود.
در چنین شرایطی نباید بدون آزمایش، کل ماژول تعویض شود. ابتدا فشار مدار، فرمان و مقاومت شیرهای برقی، سلامت سوکتها و مسیر گردش روغن بررسی میشوند. اگر نتیجه عیبیابی نشان دهد قطعه قابل تعمیر نیست، نمونه جایگزین را میتوان از میان لوازم یدکی جک چین پارس تهیه کرد؛ البته شماره فنی و مشخصات قطعه باید با مدل دقیق گیربکس تطبیق داده شود، زیرا قطعات مدلهای مختلف JAC الزاماً یکسان نیستند.
TCU، سنسورها و سیمکشی
TCU براساس دمای روغن، سرعت شفتها، وضعیت پدال گاز و دنده انتخابشده، فشار کلاچ و زمان تعویض دنده را کنترل میکند.
قطع شدن اتصال یک سنسور، سولفاته شدن سوکت یا افت ولتاژ میتواند گیربکس را وارد حالت اضطراری کند. در این وضعیت ممکن است فقط بعضی دندهها در دسترس باشند یا خودرو با ضربه حرکت کند.
پاک کردن خطا بدون ذخیره کد و اطلاعات لحظه وقوع آن، بخشی از شواهد عیبیابی را از بین میبرد.
روغن، فیلتر فشار و اویل کولر
روغن گیربکس علاوه بر روانکاری، وظیفه انتقال فشار و خنک کردن کلاچها را نیز بر عهده دارد. استفاده از روغن نامناسب یا ترکیب چند روغن با مشخصات متفاوت میتواند عملکرد کلاچ و شیرهای برقی را تغییر دهد.
در راهنمای HFC DTF630 روغن Pentosin FFL-2 ذکر شده است؛ بااینحال، پیش از تعویض باید مشخصات درجشده در دفترچه خودرو، کد گیربکس و نمونه روغن فعلی بررسی شوند.
اگر داخل روغن براده یا آثار سوختگی دیده شود، فقط تخلیه و پر کردن روغن کافی نیست. فیلتر، کارتل، مسیر روغن و اویل کولر نیز باید کنترل شوند.
چگونه کیفیت تعمیر را پس از تحویل خودرو بررسی کنیم؟
تعمیرگاه باید بتواند کدهای خطا، علت خرابی، قطعات تعویضشده و نتیجه تست جاده را توضیح دهد. فاکتور نیز باید مشخص کند چه قطعاتی نصب شدهاند و ضمانت دقیقاً چه مواردی را پوشش میدهد.
پس از تحویل، عملکرد گیربکس را در شروع سرد، دنده عقب، ترافیک و پس از گرم شدن بررسی کنید. بازگشت لرزش، نشتی، بوی سوختگی یا روشن شدن چراغ هشدار باید سریع گزارش شود.
جمعبندی
در تعمیر گیربکس جک S5 اتوماتیک، تشخیص درست از تعویض قطعه مهمتر است. تعویض روغن نمیتواند کلاچ فرسوده را ترمیم کند و وجود یک خطای سنسور نیز دلیل کافی برای باز کردن کامل گیربکس نیست.
بررسی کدهای TCU، فشار روغن، وضعیت کلاچ، فیلتر، اویل کولر و اتصالات برقی کمک میکند قسمت معیوب مشخص شود و هزینههای غیرضروری کاهش پیدا کند.
سؤالات متداول
آیا گیربکس استوک بهتر از تعمیر گیربکس فعلی است؟
همیشه نه. سابقه کارکرد و وضعیت داخلی گیربکس استوک معمولاً مشخص نیست. اگر پوسته، چرخدندهها و قطعات اصلی گیربکس فعلی سالم باشند، تعمیر هدفمند همراه با ضمانت انتخاب قابلاعتمادتری است.
آیا قطعات گیربکس سایر خودروهای چینی روی جک S5 نصب میشوند؟
خیر. شباهت ظاهری به معنی یکسان بودن شماره فنی، فشار کاری یا اتصالات نیست. برای نمونه، قطعات موجود در دسته لوازم یدکی ام وی ام برای محصولات MVM دستهبندی شدهاند و نباید بدون تأیید فنی روی مدلهای JAC استفاده شوند.
آیا ضعف باتری باعث خطای گیربکس میشود؟
بله. افت ولتاژ میتواند ارتباط TCU، سنسورها و شیرهای برقی را مختل کند. به همین دلیل باتری و سیستم شارژ باید پیش از تعمیر مکانیکی بررسی شوند.
ضمانت تعمیر گیربکس باید شامل چه مواردی باشد؟
ضمانت باید قطعات تعویضشده، اجرت، مدت یا میزان کارکرد تحت پوشش و موارد خارج از ضمانت را مشخص کند. ضمانت شفاهی بدون فاکتور جزئی امکان پیگیری دقیق ندارد.
هزینه تعمیر گیربکس جک S5 اتوماتیک چگونه محاسبه میشود؟
هزینه تعمیر گیربکس اتوماتیک جک اس 5 اتوماتیک پس از دیاگ و بررسی کلاچ، فلایویل، ماژول هیدرولیک، پمپ روغن و قطعات داخلی مشخص میشود. هزینه قطعات، باز و بست، روغن، فیلتر، آببندی و تعریف TCU نیز جداگانه محاسبه میشود.
